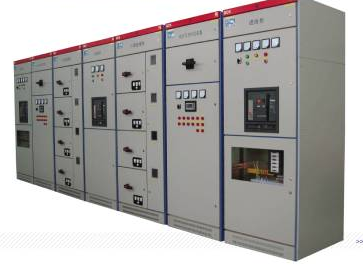

低压动力配电柜型号2

以下是低压动力配电柜的主要技术指标及其详细说明：

一、基本技术参数

1. 额定电压（Ue）

定义：配电柜设计的工作电压。

常见值：220V、380V、400V、690V等。

2. 额定电流（Ie）

定义：配电柜能够长期稳定运行的最大电流。

常见值：从几十安培到几千安培不等。

3. 额定频率（f）

定义：配电柜设计的工作频率。

常见值：50Hz（中国标准）、60Hz（部分国家）。

4. 额定短路耐受电流（Icw）

定义：配电柜在短路情况下能够承受的最大电流。

常见值：10kA、15kA、25kA、50kA等。

5. 额定绝缘电压（Ui）

定义：配电柜绝缘材料能够承受的最高电压。

常见值：500V、690V、1000V等。

二、结构性能指标

1. 防护等级（IP等级）

定义：配电柜对外界固体异物和液体的防护能力。

常见等级：

IP20：防止手指接触，无防水能力。

IP54：防尘、防溅水。

IP65：完全防尘、防喷水。

2. 外壳材质

常见材质：冷轧钢板、不锈钢、铝合金、工程塑料等。

选择依据：根据使用环境（如腐蚀性、防爆要求）选择合适的材质。

3. 安装方式

常见方式：落地式、壁挂式、嵌入式。

选择依据：根据现场空间和安装条件确定。

三、电气性能指标

1. 断路器性能

额定短路分断能力（Icu）：断路器能够安全切断的最大短路电流。

脱扣特性：如B型（家用）、C型（工业）、D型（电机启动）等。

2. 母线系统

材质：铜母线或铝母线。

载流量：根据负载电流选择合适的母线规格。

3. 接线方式

进线方式：上进线、下进线、侧进线。

出线方式：电缆出线、母线槽出线。

4. 接地系统

接地电阻：一般要求小于4Ω。

接地方式：TN-S、TN-C-S、TT、IT等。

四、安全性能指标

1. 绝缘电阻

定义：配电柜内部电路的绝缘性能。

标准值：通常要求大于1MΩ。

2. 耐压性能

定义：配电柜在高压测试下的绝缘性能。

测试标准：一般施加2倍额定电压+1000V，持续1分钟无击穿。

3. 温升限制

定义：配电柜在额定电流下的温升。

标准值：通常要求不超过60K（环境温度40℃时）。

4. 防火性能

定义：配电柜的阻燃等级。

常见标准：符合IEC 61439、GB 7251等。

五、智能化功能指标

1. 远程监控

功能：通过传感器和通信模块实时监测电流、电压、功率等参数。

通信协议：Modbus、Profibus、Ethernet等。

2. 故障诊断

功能：自动检测短路、过载、漏电等故障，并发出报警。

实现方式：通过智能断路器和监控系统实现。

3. 能耗管理

功能：记录和分析电能消耗，优化用电效率。

实现方式：集成电能表和数据采集系统。

六、环境适应性指标

1. 工作温度

范围：通常为-5℃至+40℃，特殊环境可定制。

2. 湿度范围

范围：通常为5%至95%（无凝露）。

3. 海拔高度

范围：通常不超过2000米，高海拔需特殊设计。

七、认证与标准

1. 国际标准

IEC 61439-1/2：低压成套开关设备和控制设备。

UL 508A：工业控制面板标准。

2. 国内标准

GB 7251.1-2013：低压成套开关设备和控制设备。

CCC认证：中国强制性产品认证。

八、选型建议

根据负载需求：选择适合的额定电流和短路耐受能力。

根据环境条件：选择适合的防护等级和外壳材质。

根据功能需求：选择是否集成智能化功能。

根据预算：在满足性能要求的前提下，选择性价比高的产品。

通过以上技术指标，您可以全面了解低压动力配电柜的性能要求，从而选择适合的产品并确保其安全可靠运行！
